在网上看到python做图像识别的相关文章后,真心感觉python的功能实在太强大,因此将这些文章总结一下,建立一下自己的知识体系。 当然了,图像识别这个话题作为计算机科学的一个分支,不可能就在本文简单几句就说清,所以本文只作基本算法的科普向。 看到一篇博客是介绍这个,但他用的是PIL中的Image实现的,感觉比较麻烦,于是利用Opencv库进行了更简洁化的实现。7 h1 z& S. q/ T$ _2 |9 v, v
一、相关背景
3 R$ V4 ~ c, g* h$ g8 ]: g9 a1 S1 K 要识别两张相似图像,我们从感性上来谈是怎么样的一个过程?首先我们会区分这两张相片的类型,例如是风景照,还是人物照。风景照中,是沙漠还是海洋,人物照中,两个人是不是都是国字脸,还是瓜子脸(还是倒瓜子脸……哈哈……)。
$ y: h% g4 C- s! o9 ^ 那么从机器的角度来说也是这样的,先识别图像的特征,然后再相比。- |9 q3 z' b. G4 c% K1 W
很显然,在没有经过训练的计算机(即建立模型),那么计算机很难区分什么是海洋,什么是沙漠。但是计算机很容易识别到图像的像素值。# p. b7 O6 N# B2 J
因此,在图像识别中,颜色特征是最为常用的。(其余常用的特征还有纹理特征、形状特征和空间关系特征等)
: [: z! O M2 ^0 T! S. a5 H 其中又分为:直方图 颜色集 颜色矩 聚合向量 相关图
) h+ T7 I) C. l7 X" _% X$ }0 |0 M二、直方图计算法$ W& h! o( E" Z b7 H( n6 s7 {

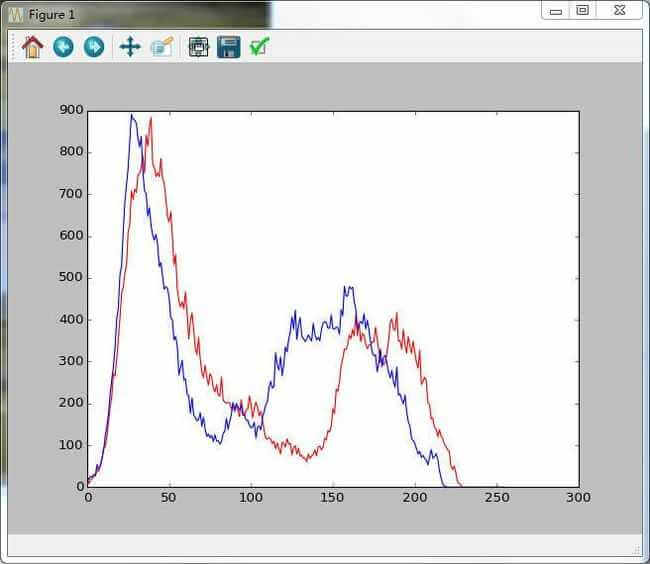

这里先用直方图进行简单讲述。先借用一下恋花蝶的图片,从肉眼来看,这两张图片大概也有八成是相似的了。 在Python中利用opencv中的calcHist()方法获取其直方图数据,返回的结果是一个列表,使用matplotlib,画出了这两张图的直方图数据图 如下:( W3 S' o, k" Y! c2 K
1 ]* w( ^2 c/ K 是的,我们可以明显的发现,两张图片的直方图还是比较重合的。所以利用直方图判断两张图片的是否相似的方法就是,计算其直方图的重合程度即可。 计算方法如下:
$ |4 q; w# \4 Q. N7 W: R/ J
2 L% b2 l% m) B2 E. i) o 其中gi和si是分别指两条曲线的第i个点。最后计算得出的结果就是就是其相似程度。
( m" Q7 G+ ]. x$ v& V% E' N1 U 不过,这种方法有一个明显的弱点,就是他是按照颜色的全局分布来看的,无法描述颜色的局部分布和色彩所处的位置。+ F: C5 n* K% L) `: C- W0 A
也就是假如一张图片以蓝色为主,内容是一片蓝天,而另外一张图片也是蓝色为主,但是内容却是妹子穿了蓝色裙子,那么这个算法也很可能认为这两张图片的相似的。
) _% S& q7 N; Y- S$ G( Z4 e4 M$ L 缓解这个弱点有一个方法就是利用Image的crop方法把图片等分,然后再分别计算其相似度,最后综合考虑。/ _8 F( y& s! W/ \
三、图像指纹与汉明距离. a" `* r. X6 k
在介绍下面其他判别相似度的方法前,先补充一些概念。第一个就是图像指纹。; c1 b A5 g3 f. g
图像指纹和人的指纹一样,是身份的象征,而图像指纹简单点来讲,就是将图像按照一定的哈希算法,经过运算后得出的一组二进制数字。说到这里,就可以顺带引出汉明距离的概念了。" j* M& M9 E, D; s; O1 F
假如一组二进制数据为101,另外一组为111,那么显然把第一组的第二位数据0改成1就可以变成第二组数据111,所以两组数据的汉明距离就为1。简单点说,汉明距离就是一组二进制数据变成另一组数据所需的步骤数,显然,这个数值可以衡量两张图片的差异,汉明距离越小,则代表相似度越高。汉明距离为0,即代表两张图片完全一样。" b. E( g1 A( D( S% @# I& l1 i b
如何计算得到汉明距离,请看下面三种哈希算法:
+ _3 D% q) [5 t7 Y' b) j8 V7 G2 u1、平均哈希法(aHash)
8 T. O$ t/ c0 x; n, [' e! l7 [ 此算法是基于比较灰度图每个像素与平均值来实现的。
3 P: H2 J& D4 p& d 一般步骤:. {- |, b* q' f7 W/ X4 E w% v
1.缩放图片,一般大小为8*8,64个像素值。
N* i" ^! w: m6 {2.转化为灰度图
* y2 f7 L& m3 m4 u3.计算平均值:计算进行灰度处理后图片的所有像素点的平均值,直接用numpy中的mean()计算即可。
5 {* W7 t) ^: `. F4.比较像素灰度值:遍历灰度图片每一个像素,如果大于平均值记录为1,否则为0.5 Z# ~0 h3 r% ^8 J
5.得到信息指纹:组合64个bit位,顺序随意保持一致性。
3 M' q# Y9 y+ j# ]# F# O+ a) n 最后比对两张图片的指纹,获得汉明距离即可。
5 e4 ?+ G1 a" h$ u4 p2、感知哈希算法(pHash)
+ m& U; H/ ~+ m$ e 平均哈希算法过于严格,不够精确,更适合搜索缩略图,为了获得更精确的结果可以选择感知哈希算法,它采用的是DCT(离散余弦变换)来降低频率的方法。
! f7 z+ l+ v% H! G- Z 一般步骤:. j- {& @& s: [6 b4 K: o$ m3 I
* m' N4 F4 F! r# @* F
- 缩小图片:32 * 32是一个较好的大小,这样方便DCT计算
- 转化为灰度图
- 计算DCT:利用Opencv中提供的dct()方法,注意输入的图像必须是32位浮点型,所以先利用numpy中的float32进行转换
- 缩小DCT:DCT计算后的矩阵是32 * 32,保留左上角的8 * 8,这些代表的图片的最低频率
- 计算平均值:计算缩小DCT后的所有像素点的平均值。
- 进一步减小DCT:大于平均值记录为1,反之记录为0.
- 得到信息指纹:组合64个信息位,顺序随意保持一致性。
$ P" N* C7 E0 u 最后比对两张图片的指纹,获得汉明距离即可。
/ p# T3 R, Y2 _% N+ p: t/ y) o3、dHash算法0 B+ D& W$ p" t; D
相比pHash,dHash的速度要快的多,相比aHash,dHash在效率几乎相同的情况下的效果要更好,它是基于渐变实现的。9 P; [4 S& s4 b% f, A
步骤:
+ U$ v+ q, v% g( S8 q4 w4 Z- 缩小图片:收缩到9*8的大小,以便它有72的像素点
- 转化为灰度图
- 计算差异值:dHash算法工作在相邻像素之间,这样每行9个像素之间产生了8个不同的差异,一共8行,则产生了64个差异值
- 获得指纹:如果左边的像素比右边的更亮,则记录为1,否则为0.- }0 h7 ?- W. u6 b( y* m
最后比对两张图片的指纹,获得汉明距离即可。
$ X: e9 e: v) U3 j M& M# e: P 整个的代码实现如下:# D6 i0 [) U8 m* s' Z
- # -*- coding: utf-8 -*-
- # 利用python实现多种方法来实现图像识别
-
- import cv2
- import numpy as np
- from matplotlib import pyplot as plt
-
- # 最简单的以灰度直方图作为相似比较的实现
- def classify_gray_hist(image1,image2,size = (256,256)):
- # 先计算直方图
- # 几个参数必须用方括号括起来
- # 这里直接用灰度图计算直方图,所以是使用第一个通道,
- # 也可以进行通道分离后,得到多个通道的直方图
- # bins 取为16
- image1 = cv2.resize(image1,size)
- image2 = cv2.resize(image2,size)
- hist1 = cv2.calcHist([image1],[0],None,[256],[0.0,255.0])
- hist2 = cv2.calcHist([image2],[0],None,[256],[0.0,255.0])
- # 可以比较下直方图
- plt.plot(range(256),hist1,'r')
- plt.plot(range(256),hist2,'b')
- plt.show()
- # 计算直方图的重合度
- degree = 0
- for i in range(len(hist1)):
- if hist1[i] != hist2[i]:
- degree = degree + (1 - abs(hist1[i]-hist2[i])/max(hist1[i],hist2[i]))
- else:
- degree = degree + 1
- degree = degree/len(hist1)
- return degree
-
- # 计算单通道的直方图的相似值
- def calculate(image1,image2):
- hist1 = cv2.calcHist([image1],[0],None,[256],[0.0,255.0])
- hist2 = cv2.calcHist([image2],[0],None,[256],[0.0,255.0])
- # 计算直方图的重合度
- degree = 0
- for i in range(len(hist1)):
- if hist1[i] != hist2[i]:
- degree = degree + (1 - abs(hist1[i]-hist2[i])/max(hist1[i],hist2[i]))
- else:
- degree = degree + 1
- degree = degree/len(hist1)
- return degree
-
- # 通过得到每个通道的直方图来计算相似度
- def classify_hist_with_split(image1,image2,size = (256,256)):
- # 将图像resize后,分离为三个通道,再计算每个通道的相似值
- image1 = cv2.resize(image1,size)
- image2 = cv2.resize(image2,size)
- sub_image1 = cv2.split(image1)
- sub_image2 = cv2.split(image2)
- sub_data = 0
- for im1,im2 in zip(sub_image1,sub_image2):
- sub_data += calculate(im1,im2)
- sub_data = sub_data/3
- return sub_data
-
- # 平均哈希算法计算
- def classify_aHash(image1,image2):
- image1 = cv2.resize(image1,(8,8))
- image2 = cv2.resize(image2,(8,8))
- gray1 = cv2.cvtColor(image1,cv2.COLOR_BGR2GRAY)
- gray2 = cv2.cvtColor(image2,cv2.COLOR_BGR2GRAY)
- hash1 = getHash(gray1)
- hash2 = getHash(gray2)
- return Hamming_distance(hash1,hash2)
-
- def classify_pHash(image1,image2):
- image1 = cv2.resize(image1,(32,32))
- image2 = cv2.resize(image2,(32,32))
- gray1 = cv2.cvtColor(image1,cv2.COLOR_BGR2GRAY)
- gray2 = cv2.cvtColor(image2,cv2.COLOR_BGR2GRAY)
- # 将灰度图转为浮点型,再进行dct变换
- dct1 = cv2.dct(np.float32(gray1))
- dct2 = cv2.dct(np.float32(gray2))
- # 取左上角的8*8,这些代表图片的最低频率
- # 这个操作等价于c++中利用opencv实现的掩码操作
- # 在python中进行掩码操作,可以直接这样取出图像矩阵的某一部分
- dct1_roi = dct1[0:8,0:8]
- dct2_roi = dct2[0:8,0:8]
- hash1 = getHash(dct1_roi)
- hash2 = getHash(dct2_roi)
- return Hamming_distance(hash1,hash2)
-
- # 输入灰度图,返回hash
- def getHash(image):
- avreage = np.mean(image)
- hash = []
- for i in range(image.shape[0]):
- for j in range(image.shape[1]):
- if image[i,j] > avreage:
- hash.append(1)
- else:
- hash.append(0)
- return hash
-
-
- # 计算汉明距离
- def Hamming_distance(hash1,hash2):
- num = 0
- for index in range(len(hash1)):
- if hash1[index] != hash2[index]:
- num += 1
- return num
-
-
- if __name__ == '__main__':
- img1 = cv2.imread('10.jpg')
- cv2.imshow('img1',img1)
- img2 = cv2.imread('11.jpg')
- cv2.imshow('img2',img2)
- degree = classify_gray_hist(img1,img2)
- #degree = classify_hist_with_split(img1,img2)
- #degree = classify_aHash(img1,img2)
- #degree = classify_pHash(img1,img2)
- print degree
|
|
